Lecture 10: Graph Theory pt. 1

Based on Discrete Mathematics and Its Applications (opens in a new tab) by Kenneth H. Rosen, 7th Edition.

Sebuah graf $G = (V, E)$ terdiri dari $V$ , yaitu himpunan non kosong dari suatu titik (vertice or node) dan $E$ , yaitu himpunan dari pasangan tak terurut dari elemen-elemen $V$ yang disebut sisi (edge atau arc).

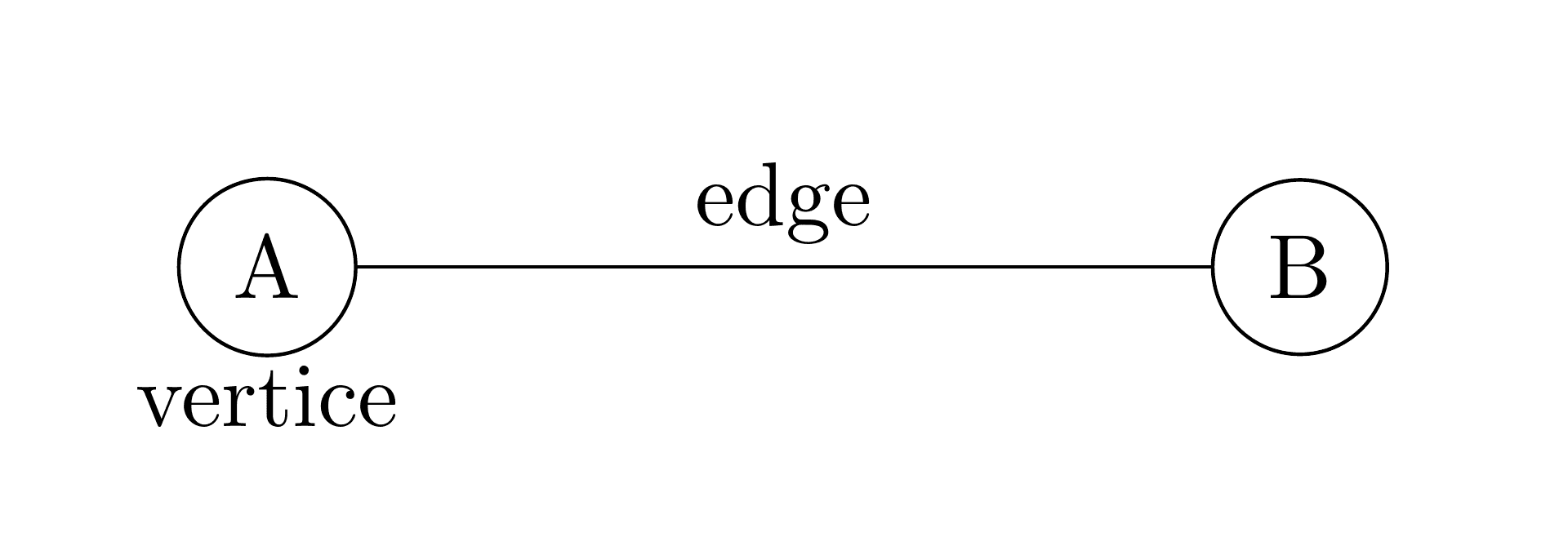

graf

Graf Tak Berarah

Tetangga dan Insiden

Dua titik $u$ dan $v$ dikatakan bertetanggaan (adjacent) di $G$ jika $(u, v) \in E$ . Sisi $e$ dikatakan insiden dengan titik $u$ dan $v$ jika $e = (u, v)$ atau $e = (v, u)$ .

Derajat

Derajat dari sebuah titik dalam graf tak berarah adalah jumlah sisi yang insiden dengan titik tersebut yang dinotasikan dengan $\text{deg}(v)$ .

⚠️

Jika terdapat loop pada titik $v$ , maka loop tersebut dihitung dua kali.

Handshaking Theorem

Jumlah derajat dari semua titik dalam graf tak berarah adalah dua kali jumlah sisi.

\begin{align*} \displaystyle\sum_{v \in V} \text{deg}(v) &= 2|E|\\ |E| &= \displaystyle\frac{1}{2}\sum_{v \in V} \text{deg}(v) \end{align*}

*bahkan ini berlaku jika terdapat beberapa sisi dan loop dalam graf.

Handshaking theorem menyebabkan terdefinisinya teorem berikutnya:

Graf tak berarah memiliki [titik berderajat ganjil] yang [berjumlah genap].

Graf Berarah

Tetangga dan Terminal

Ketika $(u, v)$ adalah sisi berarah dari graf $G$ , $u$ dikatakan bertetangga dengan $v$ . Titik $u$ adalah titik mula-mula dan titik $v$ dikatakan sebagai titik terminal. Titik permulaan dan terminal dalam loop adalah sama.

Derajat Masuk dan Keluar

Dalam sebuah graf berarah, terdapat derajat masuk yang dinotasikan dengan $\text{deg}^-(v)$ , adalah jumlah sisi dengan $v$ sebagai titik terminal. Lalu derajat keluar dinotasikan dengan $\text{deg}^+(v)$ adalah jumlah sisi dengan $v$ sebagai titik mula-mula.

Loop memiliki 1 derajat masuk dan 1 derajat keluar.

Dalam sebuah graf berarah, jumlah derajat masuk sama dengan jumlah derajat keluar.

\displaystyle\sum_{v \in V} \text{deg}^-(v) = \displaystyle\sum_{v \in V} \text{deg}^+(v) = |E|

Graf Spesial

Graf Lengkap

Sebuah graf lengkap dengan $n$ titik yang dinotasikan dengan $K_n$ adalah sebuah graf tak berarah dengan $n$ titik yang setiap pasangan titiknya bertetanggaan atau setiap pasangan titiknya memiliki tepat satu sisi yang menghubungkan keduanya.

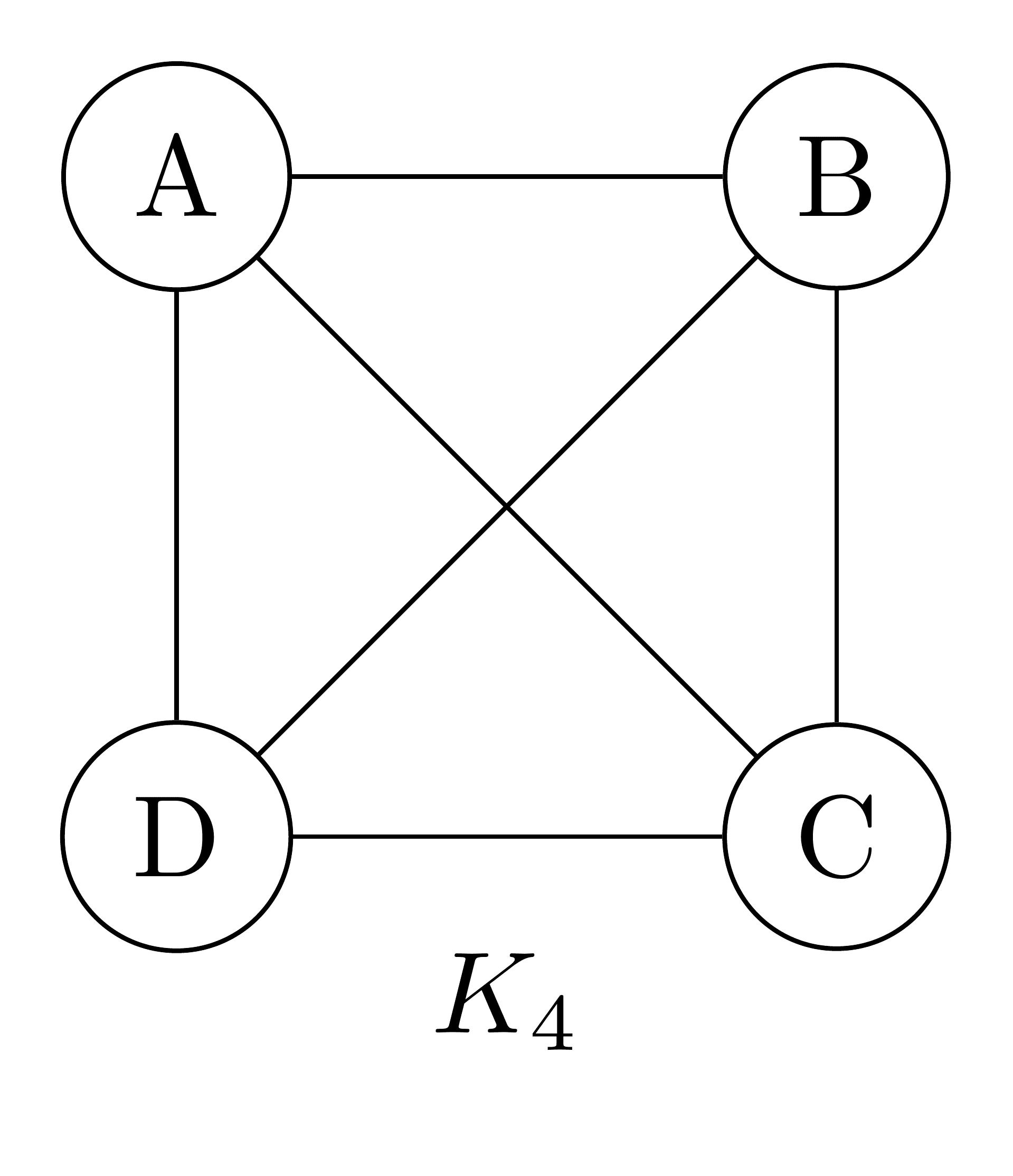

graf lengkap

Sebuah graf lengkap dengan $n$ titik memiliki $\displaystyle\frac{n(n-1)}{2}$ sisi.

Graf Siklik

Sebuah graf siklik dengan $n$ titik yang dinotasikan dengan $C_n$ adalah sebuah graf berarah dengan $n$ titik yang memiliki himpunan sisi $E = \{(v_1, v_2), (v_2, v_3), \dots, (v_{n-1}, v_n), (v_n, v_1)\}$ .

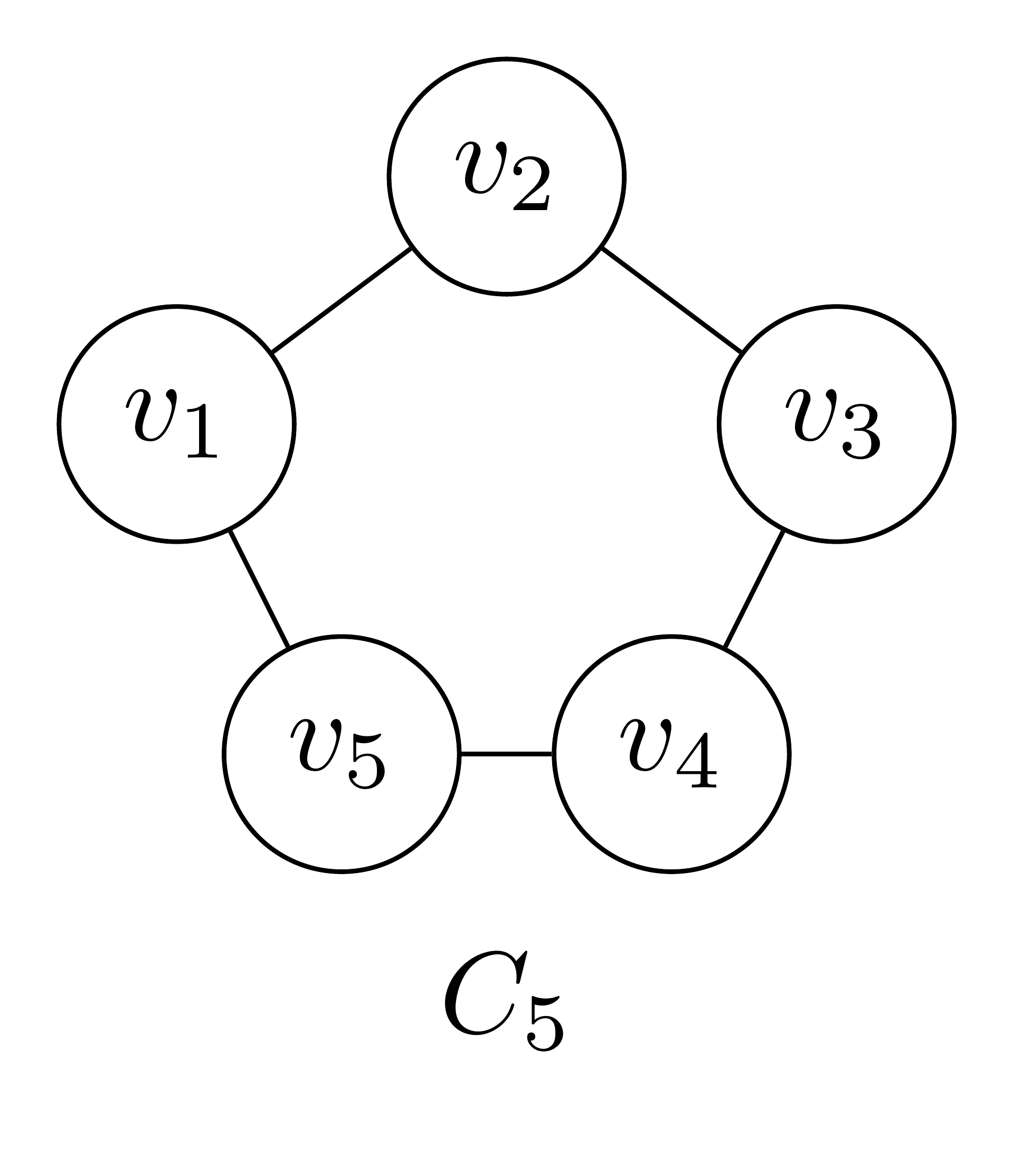

graf siklik

Sebuah graf siklik dengan $n$ titik memiliki $n$ sisi.

Wheels

Sebuah graf roda dengan $n$ titik yang dinotasikan dengan $W_n$ adalah sebuah graf siklik dengan $n-1$ titik yang memiliki satu titik tambahan yang bertetanggaan dengan semua titik lainnya.

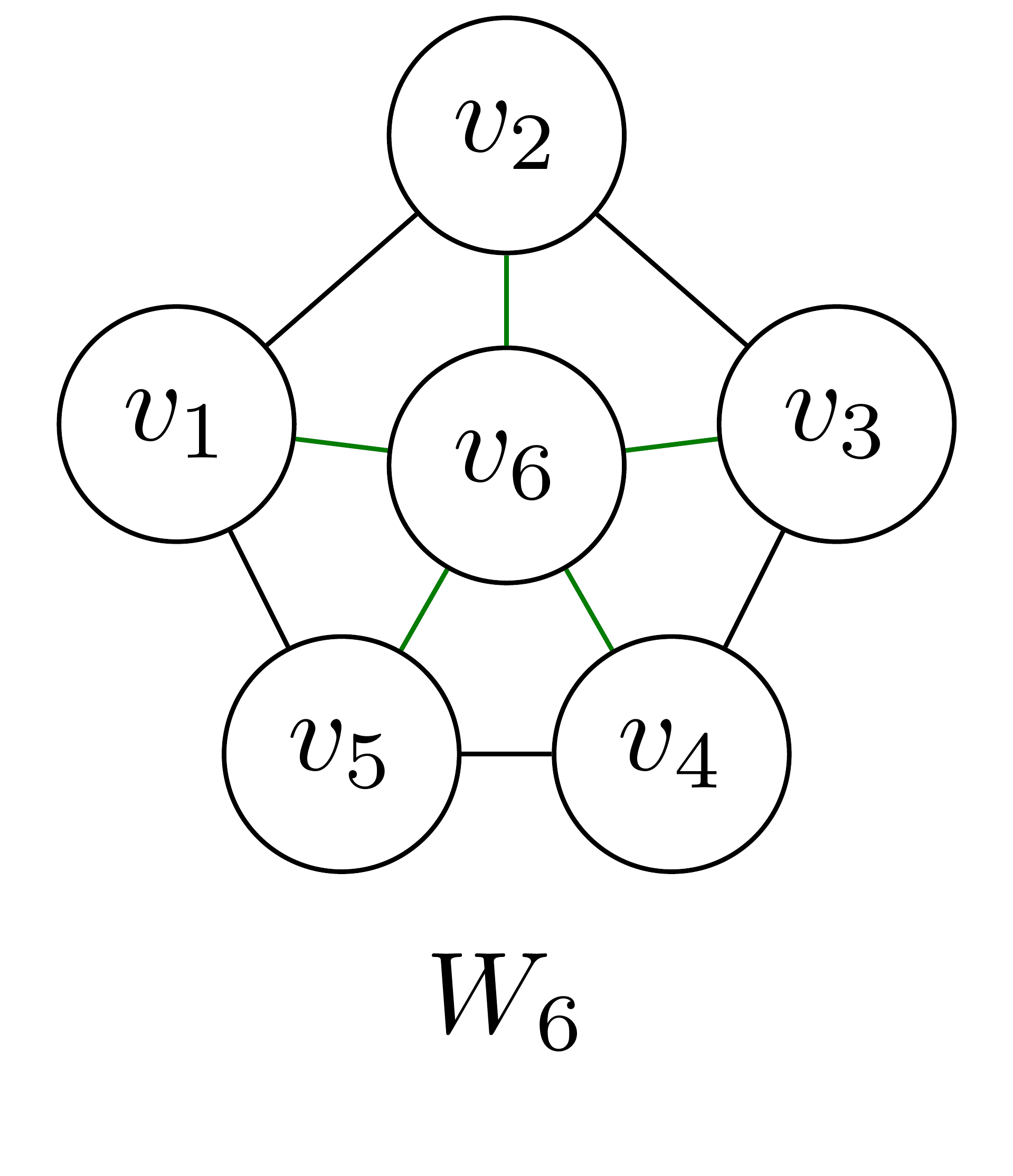

graf roda

Sebuah graf roda dengan $n$ titik memiliki $2(n-1)$ sisi.

n-dimensional Hypercube

Sebuah n-dimensional hypercube dengan $2^n$ titik yang dinotasikan dengan $Q_n$ adalah sebuah graf berarah dengan $2^n$ titik yang memiliki $n$ himpunan sisi $E_1, E_2, \dots, E_n$ dengan $E_i$ adalah himpunan sisi yang terdiri dari sisi-sisi yang menghubungkan titik-titik yang berbeda pada dimensi ke- $i$ .

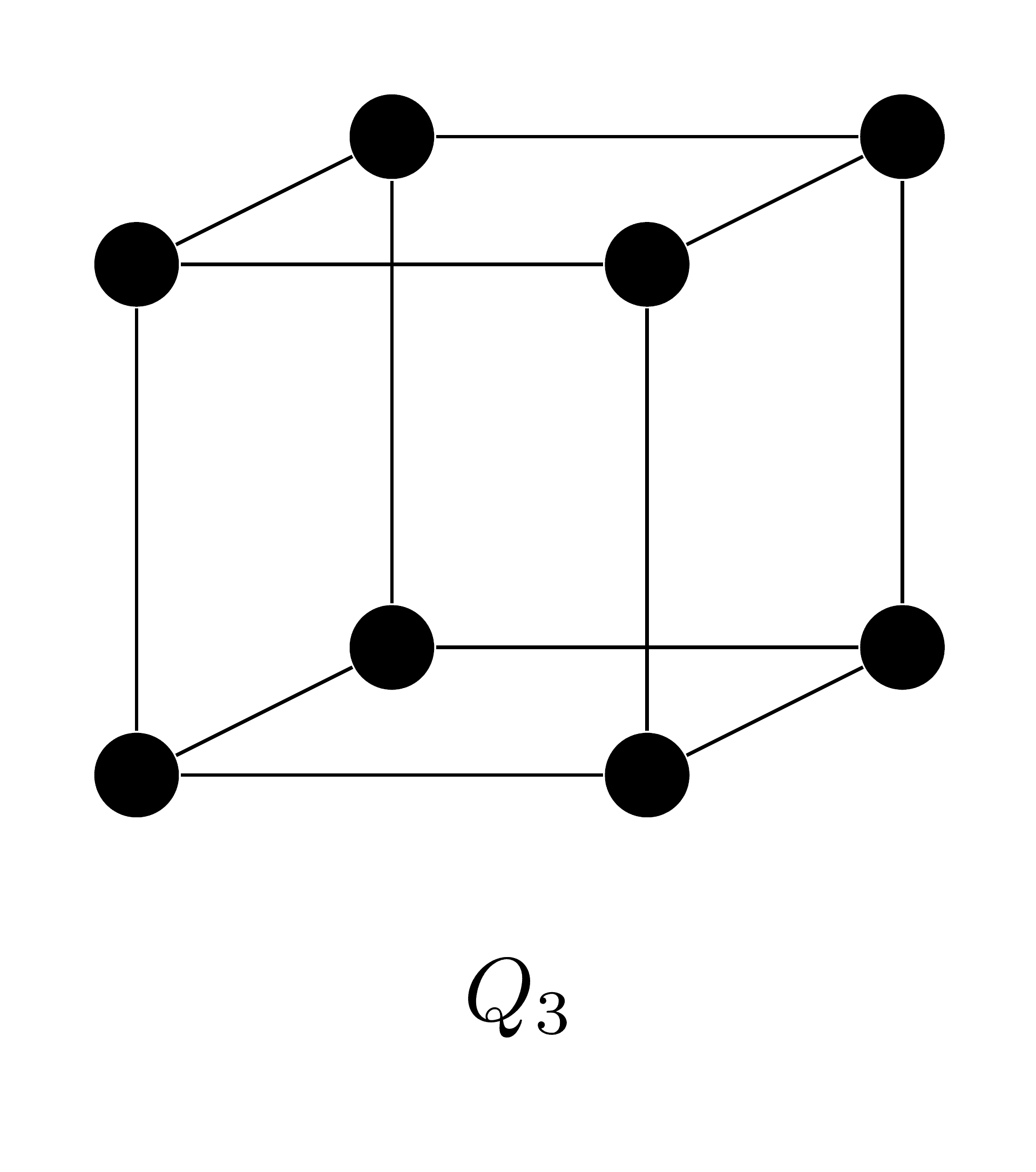

hypercube

Sebuah n-dimensional hypercube dengan $2^n$ titik memiliki $n2^{n-1}$ sisi.

Graf Bipartite

Sebuah graf bipartite $G = (V, E)$ adalah sebuah graf tak berarah yang dapat dipartisi menjadi dua himpunan titik $V_1$ dan $V_2$ sehingga setiap sisi dalam $E$ menghubungkan titik dari $V_1$ dan $V_2$ .

⚠️

Cara mudah menentukan apakah sebuah graf bipartite adalah dengan mewarnai graf tersebut dengan dua warna sehingga setiap titik berwarna berbeda dengan tetangganya.

Secara umum, graf dapat diwarnai dengan $k$ minimum warna sehingga setiap titik berwarna berbeda dengan tetangganya. Graf yang dapat diwarnai dengan $k$ warna dapat dipartisi dalam $k$ himpunan $V_k$ .

Graf bipartite lengkap dengan $n$ titik yang dinotasikan dengan $K_{m, n}$ adalah sebuah graf bipartite dengan dua himpunan titik $V_1$ dan $V_2$ yang masing-masing memiliki $m$ dan $n$ titik sehingga setiap titik di $V_1$ bertetangga dengan setiap titik di $V_2$ .

Hall's Marriage Theorem

Sebuah graf bipartite $G = (V, E)$ dengan dua himpunan titik $V_1$ dan $V_2$ memiliki matching yang sempurna jika dan hanya jika untuk setiap himpunan titik $S \subseteq V_1$ , $|N(S)| \geq |S|$ .

Representasi Graf

Representasi Adjacency Matrix

Sebuah graf $G = (V, E)$ dengan $n$ titik dapat direpresentasikan dengan matriks $n \times n$ yang dinotasikan dengan $A$ dengan $A_{ij} = 1$ jika $(i, j) \in E$ dan $A_{ij} = 0$ jika $(i, j) \notin E$ .

A_{ij} = \begin{cases} 1 & \text{jika } (i, j) \in E\\ 0 & \text{jika } (i, j) \notin E \end{cases}

Example

Graf $W_6$ dapat direpresentasikan dengan matriks $6 \times 6$ sebagai berikut:

\begin{bmatrix} 0 & 1 & 0 & 0 & 1 & 1\\ 1 & 0 & 1 & 0 & 0 & 1\\ 0 & 1 & 0 & 1 & 0 & 1\\ 0 & 0 & 1 & 0 & 1 & 1\\ 1 & 0 & 0 & 1 & 0 & 1\\ 1 & 1 & 1 & 1 & 1 & 1 \end{bmatrix}

Representasi Adjacency List

Sebuah graf $G = (V, E)$ dengan $n$ titik dapat direpresentasikan dengan array $n$ elemen yang dinotasikan dengan $A$ dengan $A[i]$ adalah himpunan titik yang bertetanggaan dengan titik $i$ .

Example

Graf $W_6$ dapat direpresentasikan dengan array sebagai berikut:

\begin{bmatrix} \{2, 5, 6\}\\ \{1, 2, 6\}\\ \{2, 4, 6\}\\ \{3, 5, 6\}\\ \{1, 4, 6\}\\ \{1, 2, 3, 4, 5\} \end{bmatrix}

Representasi Incidence Matrix

Sebuah graf $G = (V,E)$ tak berarah dapat direpresentasikan dalam matriks insiden dengan mengurutkan $V$ dan $E$ untuk $n\times m$ matriks $M = m_{ij}$ .

m_{ij} = \begin{cases} 1 & \text{jika } v_i \text{ insiden dengan } e_j\\ 0 & \text{jika } v_i \text{ tidak insiden dengan } e_j \end{cases}

Example

Graf $W_6$ dapat direpresentasikan dengan matriks $6 \times 10$ sebagai berikut:

\begin{bmatrix} 1 & 0 & 0 & 0 & 1 & 1 & 0 & 0 & 0 & 0\\ 0 & 1 & 0 & 0 & 1 & 0 & 1 & 0 & 0 & 0\\ 0 & 0 & 1 & 0 & 0 & 1 & 1 & 0 & 0 & 0\\ 0 & 0 & 0 & 1 & 0 & 0 & 0 & 1 & 1 & 0\\ 1 & 0 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 1\\ 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 1 & 1 \end{bmatrix}

Isomorphism

Dua graf $G_1 = (V_1, E_1)$ dan $G_2 = (V_2, E_2)$ dikatakan isomorfik jika terdapat bijeksi $f: V_1 \rightarrow V_2$ sehingga $(u, v) \in E_1$ jika dan hanya jika $(f(u), f(v)) \in E_2$ .

⚠️

Graph isomorphism is considered as NP-complete problem.

Bagaimana mencari isomorfisme antara dua graf?

Isomorfisme dapat diperkirakan dengan menghitung:

Kesamaan jumlah vertices
Kesamaan jumlah edges
Kesamaan derajat vertices
Kesamaan jumlah subgraf

Namun, hal ini tidak cukup untuk menentukan isomorfisme.

Adjacency Matrix

Dua graf $G_1 = (V_1, E_1)$ dan $G_2 = (V_2, E_2)$ isomorfik jika dan hanya jika terdapat permutasi $\pi$ dari $V_2$ sehingga $A_1 = \pi A_2 \pi^{-1}$ .

Example

Apakah kedua graf dibawah isomorfik?

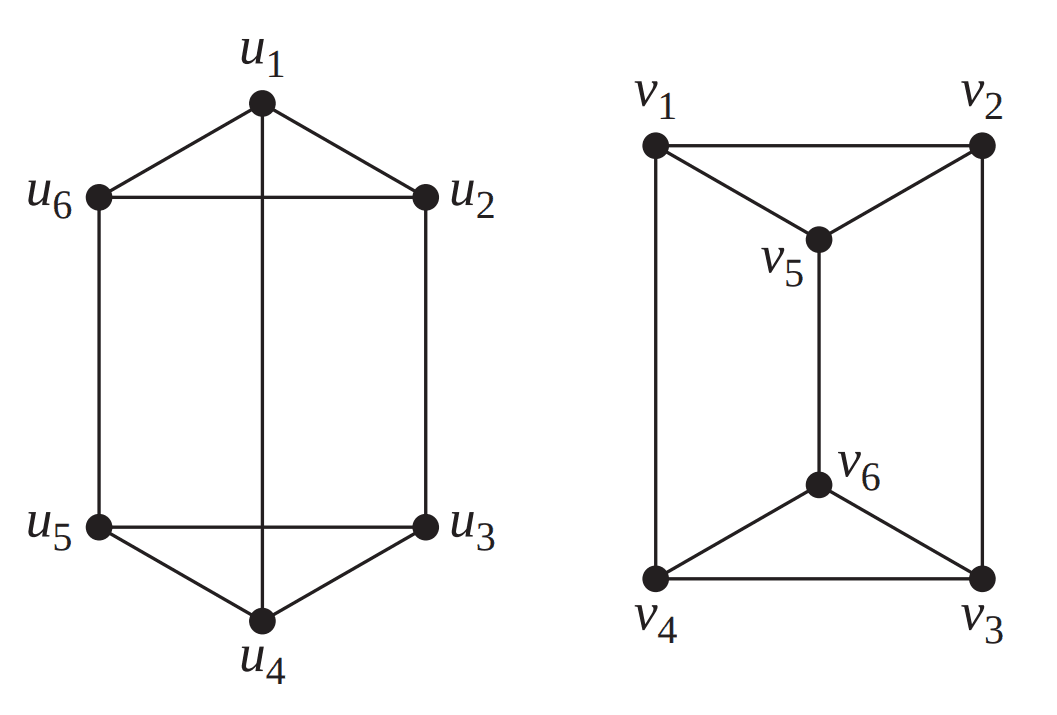

graf isomorfik

Menggunakan adjacency matrix, kita dapat memperoleh:

A_1 = \begin{bmatrix} 0 & 1 & 0 & 1 & 0 & 1\\ 1 & 0 & 1 & 0 & 0 & 1\\ 0 & 1 & 0 & 1 & 1 & 0\\ 1 & 0 & 1 & 0 & 1 & 0\\ 0 & 0 & 1 & 1 & 0 & 1\\ 1 & 1 & 0 & 0 & 1 & 0 \end{bmatrix}

A_2 = \begin{bmatrix} 0 & 1 & 0 & 1 & 1 & 0\\ 1 & 0 & 1 & 0 & 1 & 0\\ 0 & 1 & 0 & 1 & 0 & 1\\ 1 & 0 & 1 & 0 & 0 & 1\\ 1 & 1 & 0 & 0 & 0 & 1\\ 0 & 0 & 1 & 1 & 1 & 0 \end{bmatrix}

Jika kita "geser" $u_1$ ke $v_5$ dan $u_4$ ke $v_6$ , kita dapatkan fungsi bijeksi

f(u_1) = v_5\\ f(u_2) = v_2\\ f(u_3) = v_3\\ f(u_4) = v_6\\ f(u_5) = v_4\\ f(u_6) = v_1

Karena terdapat fungsi bijeksi yang memenuhi, maka kedua graf tersebut isomorfik.
